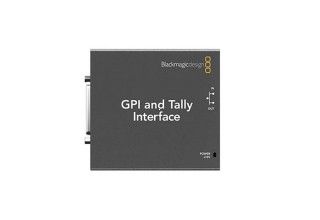

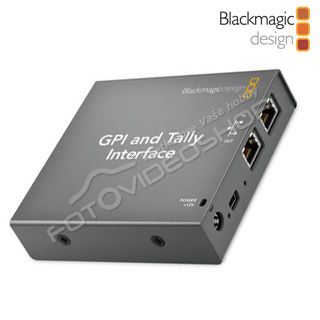

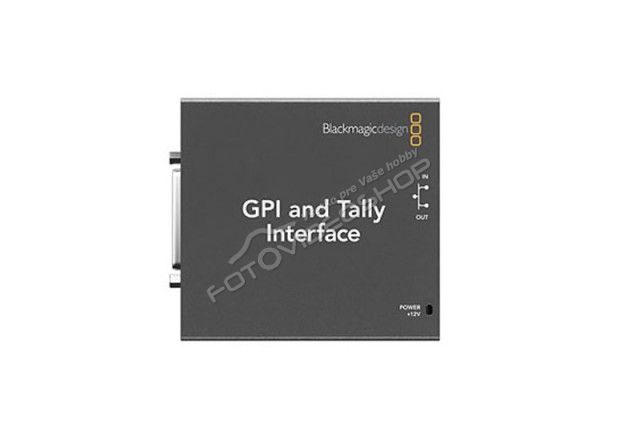

Blackmagic Design GPI AND TALLY INTERFACE

Čo nájdete v balení? :


• 1 x Blackmagic Design GPI & Tally Interface pre produkčné switchre ATEM
• 1 x 12 V elektrický zdroj

Vlastnosti GPI AND TALLY INTERFACE :

K modulu GPI and Tally Interface je možné pomocou break-out kábla ( nieje súčasťou dodávky ) video zariadenie podporujúce signalizačný štandard na báze spojenia kontaktov, ako napríklad produkty Blackmagic Design SmartView Duo či Blackmagic Design SmartView HD.

Signály typu Tally sú posielané po Ethernetovej sieti switcherov z rady ATEM, do modulov GPI and Tally Interface, které sú pripojené na tej istej sieti.

Ku GPI and Tally Interface je možné pripojiť až osem zariadení. Ku switcherom ATEM 1 M/E Production Switcher, ATEM Production Studio 4K alebo ATEM Television Studio postačí jeden modulu, ale pri 16 vstupoch produktu ATEM 2 M/E Production Switcher je nutné pripojenie dvoch jednotiek.

GPI vstupy sú opticky izolované a podporujú napetie až 5V pri 14mA. Výstupy sú reléové kontakty navrhnuté pre spínanie maximálne 30V pri prúde 1A.

Špecifikácia :


Vstupy :

• Optické izolátory spúšťané pripojením na zem (maximálne 5 V pri 14 mA)

Výstupy :

• Mechanické reléové kontakty spínajúce voči zemi (maximálne 30 V pri 1 A)

Ethernet :

• 10 / 100 BaseT s prepojovacím výstupom (loop through) pre pripojenie k ďalším zariadeniam s podporou Ethernetu

Computer Interface :

• 1 x vysokorýchlostné rozhranie USB 2.0 pre konfiguráciu a aktualizácie firmvéru

Contact Closure :

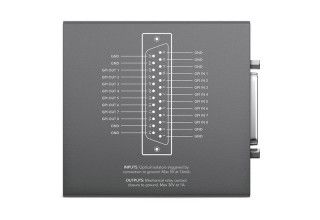

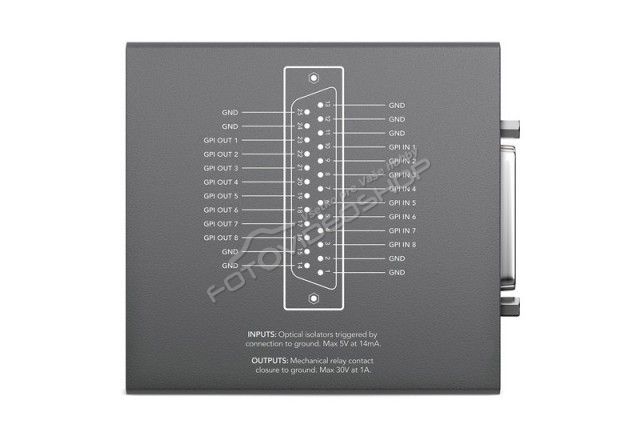

• 25-pinový konektor typu D poskytujúci až 8 izolovaných vstupov a 8 výstupov s reléovými kontaktmi (spínanie kontaktov)
