Blackmagic ATEM 4 M/E Constellation 4K

Blackmagic Design ATEM 4 M/E Constellation 4K

Moderný dizajn s ovládacími prvkami na prednom paneli
40 vstupov 12G-SDI s konverziou formátov
24 výstupov 12G-SDI
Video výstup na rozhranie USB-C v režime webovej kamery
4 nezávislé viacnásobné zobrazenia s možnosťou výberu rozloženia
4x DVE efekty
Talkback kompatibilný s ClearCom a RTS
Interná banka médií pre statické snímky a animácie
16x pokročilý efekt ATEM Chroma Key na odstránenie zeleného/modrého pozadia
rozhranie 12G-SDI podporujúce bežné štandardy HD a Ultra až do 2160p60
2x efekty SuperSource
Integrovaný mixážny pult Fairlight na spracovanie až 156 kanálov
Kompatibilný s voliteľnými hardvérovými konzolami série ATEM

ATEM 4 M/E Constellation 4K je Ultra HD model z rodiny profesionálnych režijných zariadení ATEM Constellation. Variant 4K je vybavený 40x vstupmi 12G-SDI s konverziou štandardov a podporou rozlíšení až do 2160p60. Ponúka rovnakú bohatú sadu funkcií ako model ATEM 4 M/E Constellation HD a navyše 24x výstupy 12G-SDI (Aux), 16x kľúče ATEM Advanced Chroma Keyer (upstream), 4x kľúče downstream, 4x prehrávače médií (v Ultra HD), 2x procesory SuperSource a ďalšie výkonné funkcie!

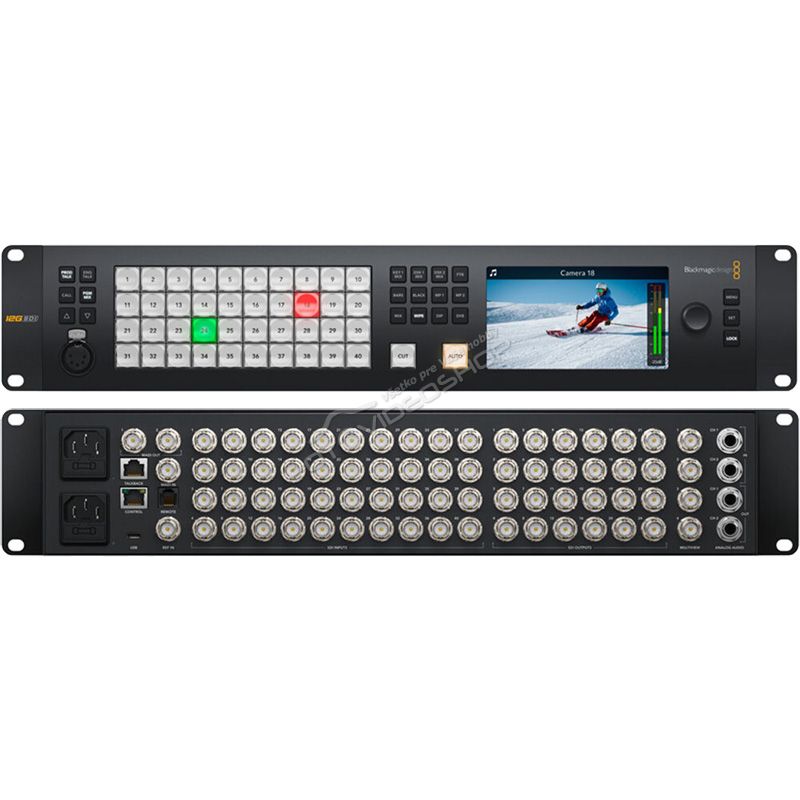

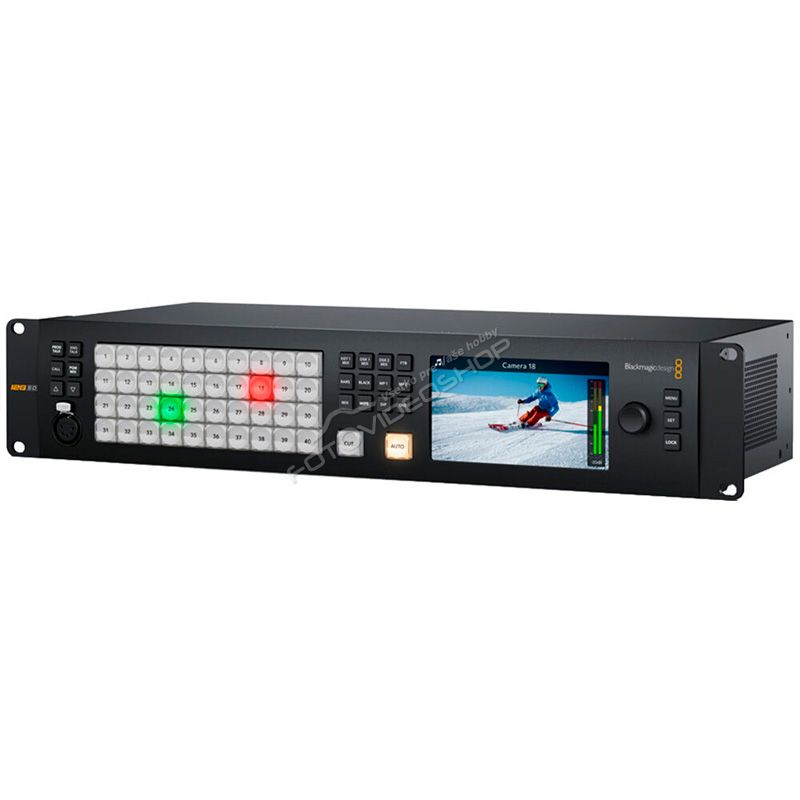

Réžie ATEM Constellation ponúkajú ovládací panel na prednej maske (napr. na nastavenie prístroja počas inštalácie, odbavenie menej náročných predstavení atď.) a LCD displej na náhľad videa alebo navigáciu v menu. Ich kompaktný dizajn je veľkou výhodou pri živých prenosoch; na zadnom paneli sa nachádzajú vstupy/výstupy SDI, symetrické zvukové rozhranie a port Ethernet na diaľkové ovládanie. Najvyšší model 4 M/E pridáva sériový port RS-422 a digitálne zvukové rozhranie MADI.

Rozhranie 12G-SDI
Rodina režijných zariadení ATEM Constellation ponúka modely s až 40 nezávislými vstupmi SDI s konverziou up/cross. Réžie majú aj veľký počet nezávislých video výstupov SDI: dokonca aj najmenší variant 1 M/E je vybavený šiestimi výstupmi 3G-SDI. Model 2 M/E ponúka 12 výstupov 3G-SDI a model 4 M/E dokonca 24 výstupov SDI (3G-SDI pre variant HD, 12G-SDI pre verziu 4K). Výstupy možno použiť na smerovanie vstupov a interných zdrojov videa, na nahrávanie ISO atď. Výstupný signál SDI obsahuje časový kód (RP-188), zvuk (programová zbernica), príkazy na diaľkové ovládanie kamery, signalizačné príkazy a spätný hovor.

Multiview
Integrované funkcie viacnásobného zobrazenia umožňujú monitorovanie viacerých zdrojov videa na jednom monitore. Nezávislé výstupy multiview (1 pre model s 1 M/E, 2 pre model s 2 M/E a 4 pre model so 4 M/E) umožňujú zobraziť akýkoľvek externý alebo interný zdroj signálu v 4, 7, 10, 13 alebo 16 oknách súčasne. Samozrejme, je možné zobraziť aj ďalšie informácie, včítane napr. VU metrov alebo signalizácie.

Talkback
Komunikačné funkcie zahŕňajú 5-pinový konektor XLR na priame pripojenie náhlavnej súpravy, ako aj rozhranie RJ-12 pre štandardné systémy spätného hovoru, ako sú ClearCom alebo RTS. Komunikačné funkcie sú plne konfigurovateľné, navyše kanály SDI 15 a 16 možno použiť na obojsmernú komunikáciu s kamerovými stanicami alebo kanály 13 a 14 na komunikáciu s technickými tímami.

Databáza médií
Do internej pamäte sa ukladá grafika RGBA a animácie vo vysielacej kvalite, ktoré možno prehrávať pomocou dvoch alebo štyroch špecializovaných prehrávačov médií. Možno do nej uložiť 20 statických obrázkov a animácií s maximálne 200 snímkami v prípade modelu 1 M/E, alebo 40 a 400 v prípade modelu 2 M/E a 60 a 600 v prípade variantu 4 M/E.

Efekty a kľúčovanie
Výrobca myslel aj na tvorcov virtuálnych štúdií: ATEM Constellation ponúka moduly ATEM Advanced Keyer na vysokokvalitné kľúčovanie v režimoch Chroma a Luma. Systém kľúčovania farieb je veľmi výkonný a ponúka funkcie na automatické odstránenie kľúčovania pozadia, úpravu okrajov masky, korekciu farby popredia atď. Model s 1 M/E ponúka 4 inštancie ATEM Advanced Keyer alebo 8 a 16 inštancií pre verzie s 2 M/E a 4 M/E.

Režimy ATEM Constellation ponúkajú aj širokú škálu natívnych efektov prelínania s plne nastaviteľnými parametrami vrátane dĺžky prechodu, farby a šírky okraja, polohy alebo smeru pohybu. Ponuku efektov dopĺňajú DVA prechody, ktoré možno kombinovať s internými prehrávačmi médií.

Okrem efektov DVE v zberniciach M/E ponúkajú modely s 2 M/E a 4 M/E aj výkonný viacvrstvový procesor SuperSource so 4x vrstvami DVE a pozadiami, ktoré možno použiť ako ďalší zdroj signálu. Pre každú z vrstiev možno použiť ľubovoľný video vstup a používatelia si môžu vybrať pozadie z banky médií. SuperSource je ideálny nástroj na vytváranie rozhovorov obraz v obraze bez potreby používať hlavné moduly DVE, vďaka čomu sú k dispozícii na iné účely. Najvyšší model ATEM Constellation 4 M/E ponúka dokonca dva úplne nezávislé procesory SuperSource!

Fairlight
Integrované rozhranie Fairlight umožňuje veľmi komplexnú úpravu zvuku živých relácií. Interný mixážny pult podporuje neuveriteľných 156 kanálov, čo je v oblasti réžie živého vysielania bezprecedentné. Zvukové kanály sa pri variante 4 M/E získavajú zo vstupov SDI alebo z rozhraní MADI. Každý vstup má funkcie na úpravu dynamiky a frekvenčnej odozvy prostredníctvom kompresora/limitéra/expanderu/gate alebo šesťpásmového parametrického ekvalizéra a smerovanie signálu je štandardom. Ďalšími zdrojmi zvuku môžu byť zariadenia pripojené k analógovým vstupom, mikrofón komunikačnej náhlavnej súpravy alebo mediálny prehrávač. Mixovanie zvuku sa realizuje pomocou softvérového ovládania ATEM alebo konzoly kompatibilnej s protokolom Mackie.

Ovládací panel softvéru ATEM
Aplikácia ATEM Software Control Panel poskytuje úplné režijné ovládanie a je súčasťou dodávky. Rôzne časti programu uľahčujú ovládanie kamier, mixovanie zvuku, správu médií, programovanie makier, dokonca aj diaľkové ovládanie diskových rekordérov HyperDeck. Okrem toho je možné ukladať stav réžie vo formáte XML, ako aj zálohovať interné obrazové údaje.

Na rozdiel od veľkého počtu konkurenčných produktov sú všetky uvedené funkcie zahrnuté v základnej cene produktu. Nie je potrebné platiť žiadne ďalšie licenčné alebo pravidelné poplatky: pokročilé režijné funkcie vrátane multiview, SuperSource, DVE efektov alebo ATEM Advanced Keyer sú používateľom vždy k dispozícii.

Connections

Total Video Inputs

40

Total Video Outputs

28

Total Aux Outputs

24

SDI Rates

1.5G, 3G, 6G, 12G.

Total Audio Inputs

2 x balanced 1/4 inch Jack,

1 x 32 stereo channel BNC MADI in,

1 x 5 pin XLR Talkback.

Total Audio Outputs

2 x balanced 1/4 inch Jack,

2 x 32 stereo channel BNC MADI out,

1 x 5 pin XLR Talkback.

Timecode Connections

None

Reference Input

Tri-Sync or Black Burst.

Video Input Re-Sync

On all 40 inputs.

Frame Rate and Format Converters

On all 40 inputs.

SDI Video Inputs

40 x 10-bit 720p, 1080i, 1080p, 2160p.

SDI Audio Inputs

2 Ch embedded audio on all SDI inputs.

Extra Audio Inputs

1 x 5 pin XLR Talkback.

SDI Video Outputs

28 x 10-bit 720p, 1080i, 1080p, 2160p.

SDI Audio Outputs

2 Ch embedded into SDI output on all outputs.

Extra Audio Outputs

1 x 5 pin XLR Talkback.

SDI Program Outputs

Any of the 24 SDI outputs.

Down Converted SDI Program Output

None

SDI Preview Outputs

Any of the 24 SDI outputs.

SDI Multi View Outputs

4

HDMI Multi View Outputs

None

Webcam Output

1 x USB-C supporting 720p or 1080p at PGM frame rate.

Remote

RJ12 supports RS-422.

Control Panel Connection

Ethernet supports 10/100/1000 BaseT. Allows direct connection between panel and chassis, or via network.

Internal Timecode Generator

Yes

Talkback

RJ45 for 3rd party talkback systems.

Tally Output

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Computer Interface

1 x USB-C port.

Operating Systems

Mac 12.0 Monterey,
Mac 13.0 Ventura or later.

Windows 10 and 11.
