Blackmagic ATEM 1 M/E Constellation HD

Blackmagic Design ATEM 1 M/E Constellation HD

Moderný dizajn s ovládacími prvkami na prednom paneli
10 vstupov 3G-SDI s konverziou formátov
6 výstupov 3G-SDI
Video výstup na rozhranie USB-C v režime webovej kamery
4 nezávislé viacnásobné zobrazenia s možnosťou výberu rozloženia
4x DVE efekty
Talkback kompatibilný s ClearCom a RTS
Interná banka médií pre statické snímky a animácie
Pokročilý efekt ATEM Chroma Key na odstránenie zeleného/modrého pozadia
Rozhranie 3G-SDI podporujúce bežné štandardy HD vrátane 720p, 1080i a 1080p
Integrovaný mixážny pult Fairlight na spracovanie až 156 kanálov
Kompatibilný s voliteľnými hardvérovými konzolami série ATEM
Bezplatná aplikácia diaľkového ovládania
Všetky funkcie sú zahrnuté bez dodatočných nákladov

ATEM 1 M/E Constellation HD je Full HD model z rodiny profesionálnych režijných zariadení ATEM Constellation. Variant 1 M/E je vybavený 10x vstupmi 3G-SDI, s konverziou štandardov a podporou rozlíšení až do 1080p60.

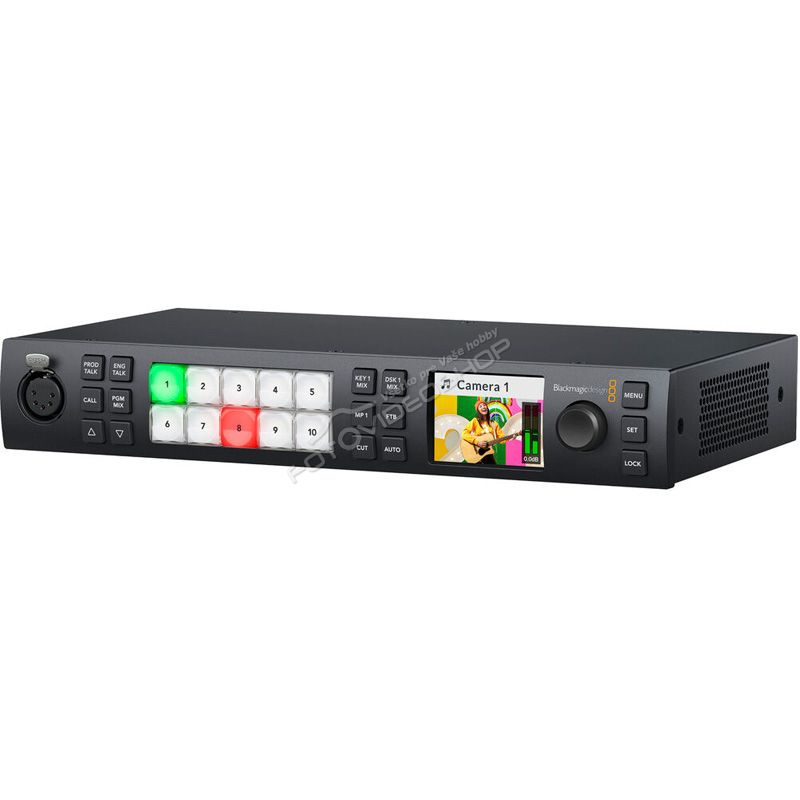

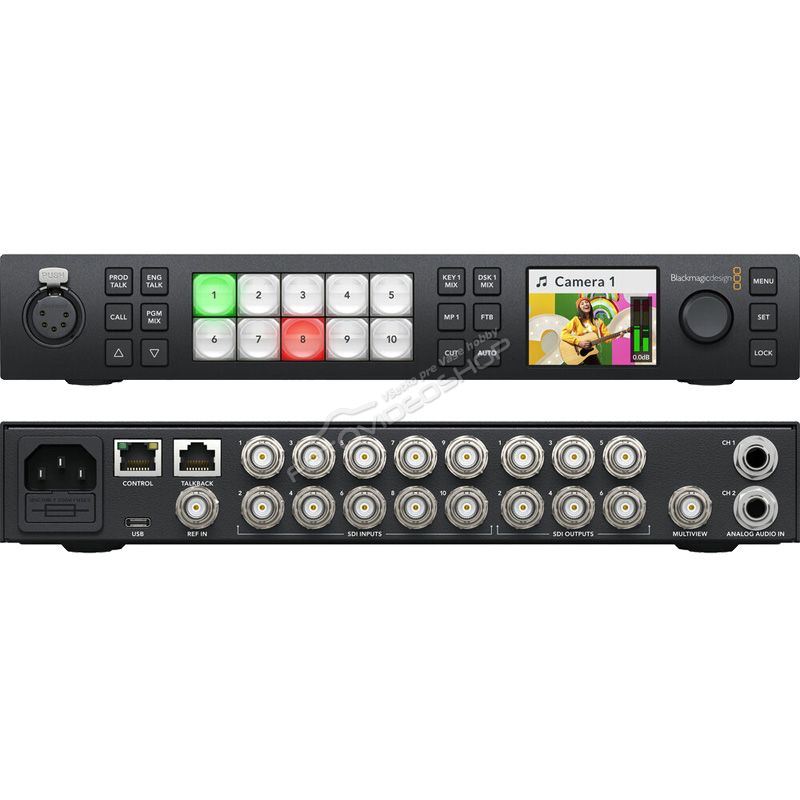

Réžie ATEM Constellation ponúkajú ovládací panel na prednej maske (napr. na nastavenie prístroja počas inštalácie, odbavenie menej náročných predstavení atď.) a LCD displej na náhľad videa alebo navigáciu v menu. Ich kompaktný dizajn je veľkou výhodou pri živých prenosoch; na zadnom paneli sa nachádzajú vstupy/výstupy SDI, symetrické zvukové rozhranie a port Ethernet na diaľkové ovládanie.

Rozhranie 3G-SDI
Rodina režijných zariadení ATEM Constellation HD ponúka modely s až 40 nezávislými vstupmi 3G-SDI s konverziou nahor/nadol, ktoré umožňujú konvertovať zdroj videa 1080p na zvolený štandard. Režimy majú tiež veľký počet nezávislých videovýstupov 3G-SDI: aj najmenší variant 1 M/E je vybavený šiestimi výstupmi 3G-SDI, model 2 M/E ponúka 12 výstupov 3G-SDI a model 4 M/E dokonca 24 výstupov 3G-SDI. Výstupy možno použiť na smerovanie vstupov a interných zdrojov videa, na nahrávanie ISO atď. Výstupný signál SDI obsahuje časový kód (RP-188), zvuk (Program bus), príkazy na diaľkové ovládanie kamery, signalizačné príkazy a spätný hovor.

Viacnásobné zobrazenie
Integrované funkcie viacnásobného zobrazenia umožňujú sledovať viacero zdrojov videa na jednom monitore. Nezávislé viacnásobné výstupy (1 pre model s 1 M/E, 2 pre model s 2 M/E a 4 pre model so 4 M/E) umožňujú zobraziť akékoľvek externé alebo interné zdroje signálu v 4, 7, 10, 13 alebo 16 oknách súčasne. Samozrejme, môžete zobraziť aj ďalšie informácie vrátane. VU metre alebo signalizácia.

Talkback
Komunikačné funkcie zahŕňajú 5-pinový konektor XLR na priame pripojenie náhlavnej súpravy, ako aj rozhranie RJ-12 pre štandardné systémy Talkback, ako je ClearCom alebo RTS. Komunikačné funkcie sú plne konfigurovateľné, navyše kanály SDI 15 a 16 možno použiť na obojsmernú komunikáciu s kamerovými stanicami alebo kanály 13 a 14 na komunikáciu s technickými tímami.

Databáza médií
Do internej pamäte sa ukladá grafika RGBA a animácie vo vysielacej kvalite, ktoré možno prehrávať pomocou dvoch alebo štyroch špecializovaných prehrávačov médií. Môže uložiť 20 statických snímok a animácií s maximálne 200 snímkami v prípade modelu 1 M/E, alebo 40 a 400 v prípade modelu 2 M/E a 60 a 600 v prípade variantu 4 M/E.

Efekty a kľúčovanie
Výrobca myslel aj na tvorcov virtuálnych štúdií: ATEM Constellation HD ponúka moduly ATEM Advanced Keyer na vysokokvalitné kľúčovanie v režimoch Chroma a Luma. Systém kľúčovania farieb je veľmi výkonný a ponúka funkcie na automatické odstránenie kľúčovania pozadia, úpravu okrajov masky, korekciu farby popredia atď. Model 1 M/E ponúka 4 inštancie ATEM Advanced Keyer alebo 8 a 16 inštancií pre verzie 2 M/E a 4 M/E.

Adresáre ATEM Constellation ponúkajú aj širokú škálu natívnych efektov prelínania s plne nastaviteľnými parametrami vrátane dĺžky prechodu, farby a šírky okraja, polohy alebo smeru pohybu. Ponuku efektov dopĺňajú DVA prechody, ktoré možno kombinovať s internými prehrávačmi médií.

Okrem efektov DVE v zberniciach M/E ponúkajú modely 2 M/E a 4 M/E aj výkonný viacvrstvový procesor SuperSource so 4 vrstvami DVE a pozadiami, ktoré možno použiť ako ďalší zdroj signálu. Pre každú z vrstiev možno použiť ľubovoľný vstup videa a používatelia si môžu vybrať pozadie z banky médií. SuperSource je ideálny nástroj na vytváranie rozhovorov obraz v obraze bez potreby používať hlavné moduly DVE, ktoré sú tak k dispozícii na iné účely. Najvyšší model ATEM Constellation 4 M/E ponúka dokonca dva úplne nezávislé procesory SuperSource!

Fairlight
Integrované rozhranie Fairlight umožňuje veľmi komplexnú úpravu zvuku živých vystúpení. Vnútorný mixážny pult podporuje neuveriteľných 156 kanálov, čo je v oblasti režijného vysielania naživo bezprecedentné. Zvukové kanály sú napájané zo vstupov SDI alebo rozhraní MADI vo variante 4 M/E. Každý vstup je vybavený funkciami na úpravu dynamiky a frekvenčnej odozvy pomocou kompresora/limitéra/expanderu/gate alebo šesťpásmového parametrického ekvalizéra a štandardom je aj smerovanie signálu. Ďalšími zdrojmi zvuku môžu byť zariadenia pripojené k analógovým vstupom, mikrofón komunikačnej náhlavnej súpravy alebo prehrávač médií. Mixovanie zvuku sa vykonáva pomocou softvérového ovládania ATEM alebo konzoly kompatibilnej s protokolom Mackie.

Ovládací panel softvéru ATEM
Aplikácia Ovládací panel softvéru ATEM poskytuje úplné ovládanie nad hlavou a je súčasťou dodávky. Jednotlivé časti programu umožňujú jednoduché ovládanie kamier, mixovanie zvuku, správu médií, programovanie makier a dokonca aj vzdialené ovládanie rekordérov diskov HyperDeck. Okrem toho možno stav réžie ukladať vo formáte XML, ako aj zálohovať interné obrazové údaje.

Na rozdiel od mnohých konkurenčných produktov sú všetky uvedené funkcie zahrnuté v základnej cene produktu. Nie je potrebné platiť žiadne ďalšie licencie ani pravidelné poplatky: pokročilé režijné funkcie vrátane multiview, SuperSource, efektov DVE alebo ATEM Advanced Keyer sú používateľom vždy k dispozícii.

Connections

Total Video Inputs

10

Total Video Outputs

6

SDI Rates

1.5G, 3G

Total Audio Inputs

2 x balanced 1/4 inch Jack,
1 x 5 pin XLR Talkback.

Total Audio Outputs

1 x 5 pin XLR Talkback.

SDI Audio Inputs

2 Ch embedded audio on all SDI inputs.

SDI Audio Outputs

2 Ch embedded audio on all SDI outputs.

Timecode Connections

None

Reference Input

Tri-Sync or Black Burst.

Video Input Re-Sync

On all 10 inputs.

Frame Rate and Format Converters

On all 10 inputs.

SDI Aux Outputs

Any of the 6 SDI outputs.

SDI Preview Outputs

Any of the 6 SDI outputs.

SDI Program Outputs

Any of the 6 SDI outputs.

Down Converted SDI Program Output

None

Webcam Output

1 x USB-C supporting 720p or 1080p at PGM frame rate.

Total Multi Views

1 x 3G-SDI

Control Panel Connection

Ethernet. Direct connection between panel and chassis, or via network.

Internal Timecode Generator

Yes

Talkback

RJ45 for 3rd party talkback systems.

Tally Output

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Ethernet

Supports 10/100/1000 BASE-T.

Computer Interface

1 x USB-C supports USB 2.0

Operating Systems

Mac 11.1 Big Sur,
Mac 12.0 Monterey or later.

Windows 10 and 11.

Physical Specifications

Physical Installation

Physical Installation

2/3 rack unit width, 1 rack unit height.

Optional Accessories

Teranex Mini Rack Shelf

Environmental Specifications

Operating Temperature

0° to 40° C (32° to 104° F)

Storage Temperature

-20° to 60° C (-4° to 140° F)

Relative Humidity

0% to 90% non-condensing

What's Included

ATEM 1 M/E Constellation HD

Welcome wallet with QR code for software download
