Novoflex Focusing Rack CASTEL-M

Novoflex CASTEL-M

zaostrovacie makro-sánky s precíznym manuálnym ovládaním

Makro sánky CASTEL-M sú najnovšou inovatívnou technológiou od NOVOFLEX. Štýlový a jedinečný dizajn je zameraný na fotografov, ktorí často pracujú so zväčšeniami od 1:1 (životná veľkosť) do 5:1. Manuálna zaostrovacia lišta je výnimočná svojou konštrukciou a špeciálne vyrobená pre tzv. focus stacking (skladanie obrázkov), v sérii progresívnych zväčšení až do maximálneho pomeru 5:1. CASTEL-M premosťuje priepasť medzi špičkovými elektronickými koľajnicami, ako je CASTEL MICRO, a konvenčným dizajnom makro sánok.

Hĺbka ostrosti je jedným z najnáročnejších aspektov makrofotografie, ktorý treba prekonať. So zvyšujúcim sa zväčšením sa hĺbka ostrosti znižuje, najmä nad pomerom zobrazenia 1:1. Zmenšujúca sa hĺbka ostrosti pri pomeroch reprodukcie nad 1:1 si vyžaduje mimoriadne presný a precízny posun kamery, aby sa vytvorili rovnaké vzdialenosti medzi jednotlivými snímkami sekvencie.

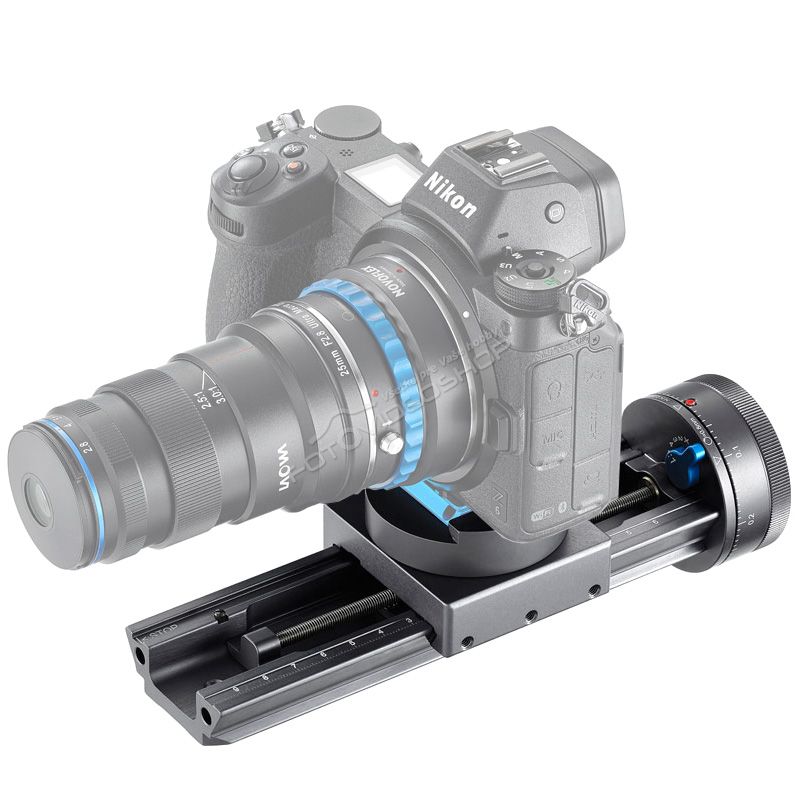

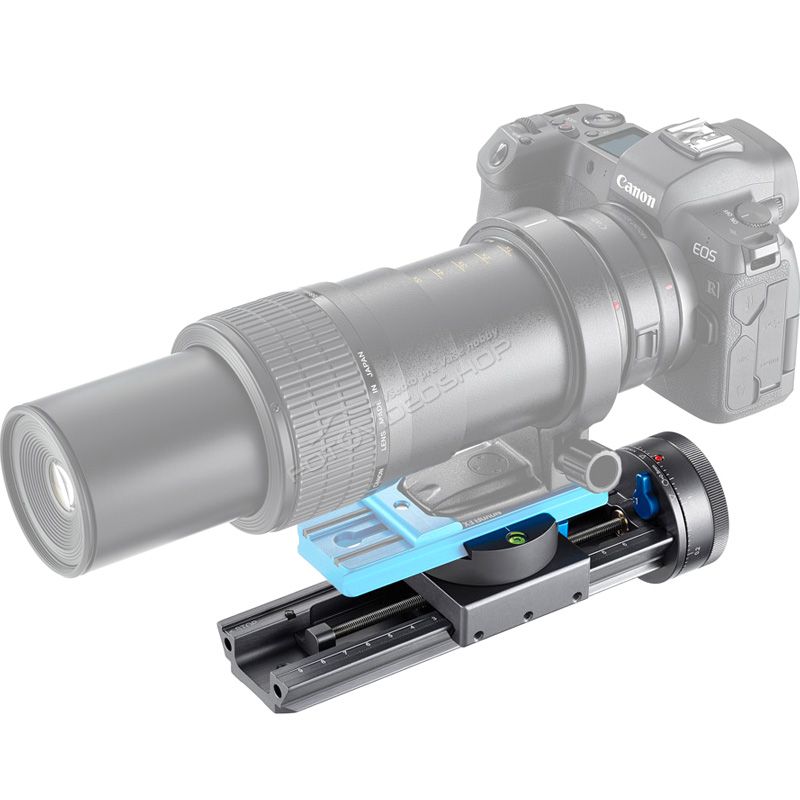

Na vytvorenie úspešnej zloženej fotografie je potrebné presné prekrytie každého obrázka. CASTEL-M pracuje so širokou škálou špeciálnych objektívov, ako sú Canon MP-E 65 mm f/2.8 1-5x Macro Photo či LAOWA 25mm f/2.8 2.5-5x Ultra Macro, ktoré často používajú makro fotografi, ktorí bežne využívajú focus stacking v ich pracovnom postupe. Bol špeciálne navrhnutý tak, aby pomáhal makro fotografom dosahovať konzistentné, predvídateľné výsledky pri vykonávaní tejto opakujúcej sa úlohy, v celom rozsahu rôznych zväčšení.

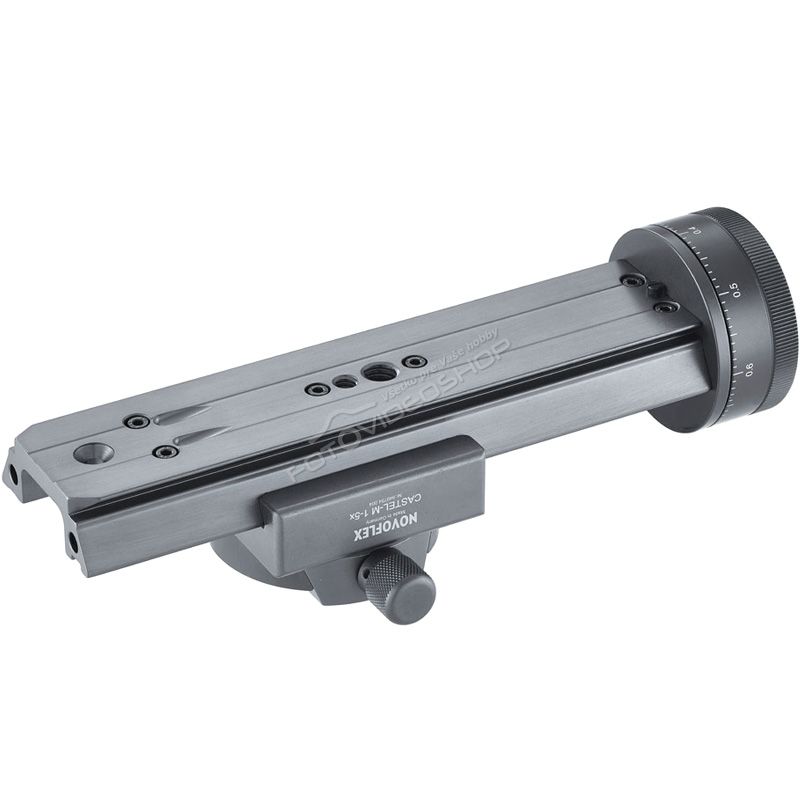

Srdcom CASTEL-M je hriadeľ, ktorý posúva základňu fotoaparátu dopredu s extrémnou presnosťou pre každý obrázok. Má tiež praktické kroky indexovania pre faktory zväčšenia 2:1; 3:1; 4:1 a 5:1, ktoré sa volia pomocou páčky umiestnenej na vnútornej strane valca zaostrovacieho kolieska.

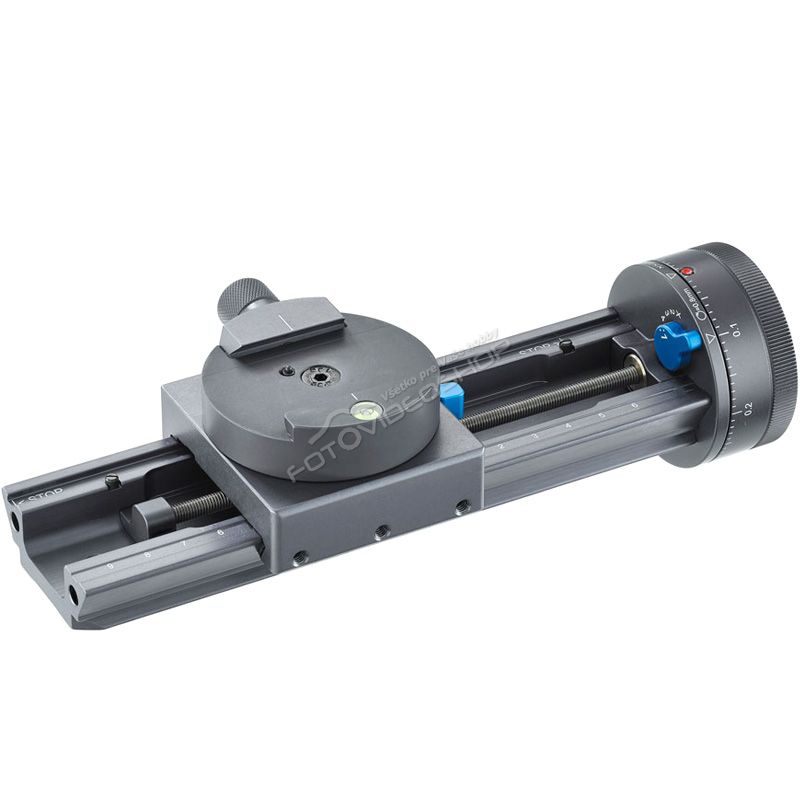

Uvoľnením zaisťovacej páčky na posuvnom bloku sa odpojí od hriadeľa a umožní, aby sa základňa umiestnila voľnou rukou do počiatočného bodu zaostrenia. Akonáhle je základňa na mieste, môže byť znova bezpečne pripojená na hriadeľ uzamknutím páky.

Postup v sekvencii obrázkov sa vykonáva jediným kliknutím zaostrovacieho kolieska, ktoré posúva zostavu kamery v smere hodinových ručičiek v presných prírastkových zarážkach k bodu zaostrenia nasledujúceho obrázka. Nemusíte si robiť starosti s výpočtom veľkosti kroku a presným prekrývaním jednotlivých obrázkov.

Novoflex CASTEL-M to robí automaticky. Zarážky kliknutia boli vypočítané tak, aby sa predišlo negatívnym účinkom difrakcie. Boli kalibrované pre 35 mm Full-Frame fotoaparáty s nasadenými objektívmi pri nastavení clony f/4. Fotoaparáty s menšími veľkosťami snímačov, ako je APS-C atď., sa dajú spoľahlivo použiť až do pomeru 4:1 a snímače Micro-Four-Thirds až do pomeru 3:1.

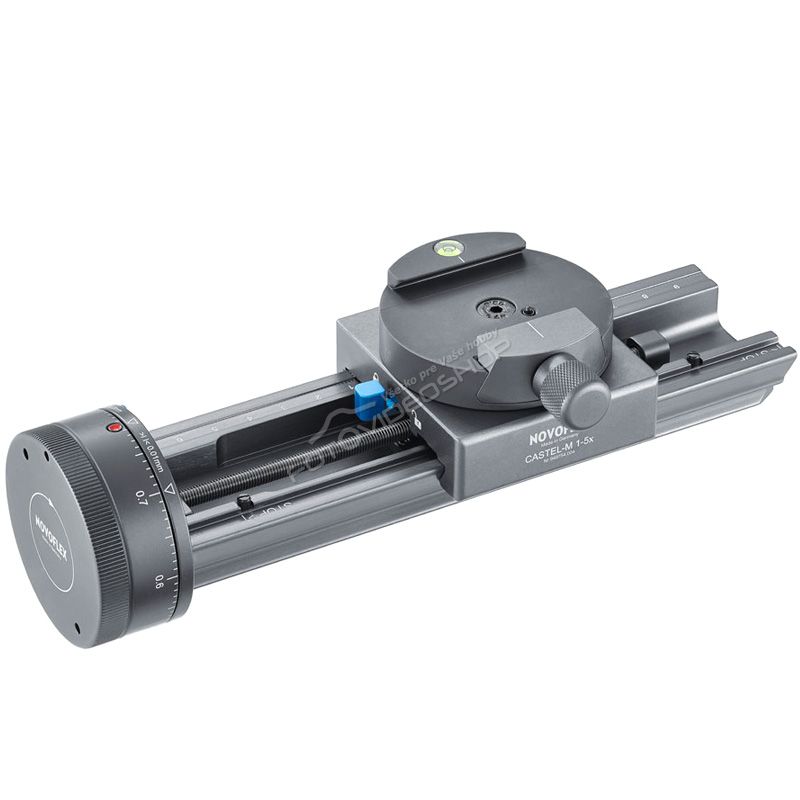

Keď fotograf vyžaduje úplnú kontrolu nad pohybom fotoaparátu, pomocou laserom vyrytého škálovania na zaostrovacom koliesku možno dosiahnuť namerané opakovateľné veľkosti krokov. V prípade potreby je možné posuvný držiak kamery ľubovoľne posúvať bez zapadnutia do zarážok. Úplné otočenie zaostrovacieho kolieska sa rovná pohybu posuvného bloku a zostavy kamery o 0,8 milimetra. Zmena mierky umožňuje dosiahnuť opakovateľné kroky posuvu 0,01 mm.

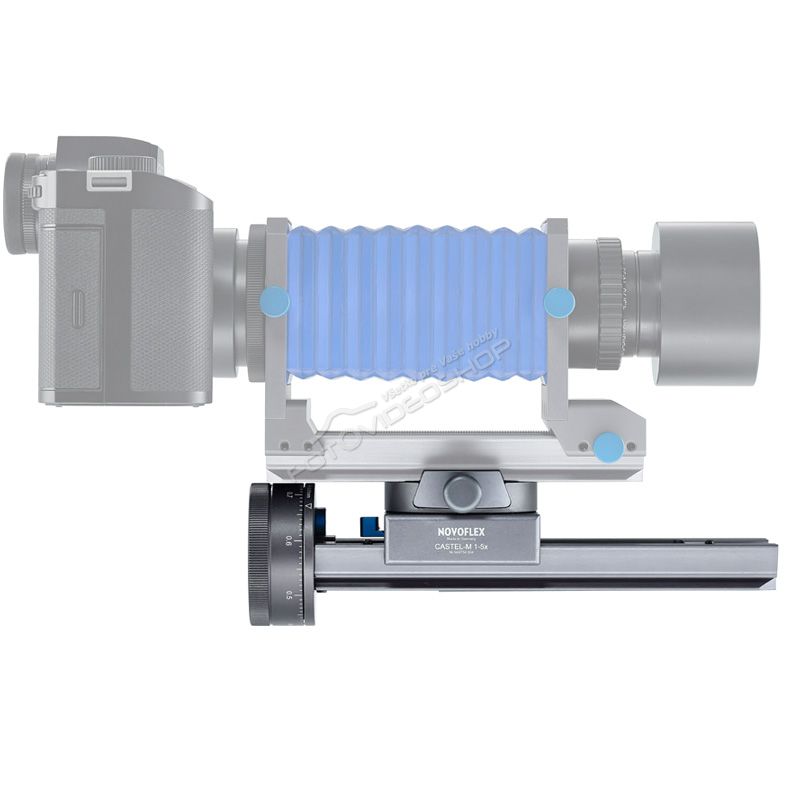

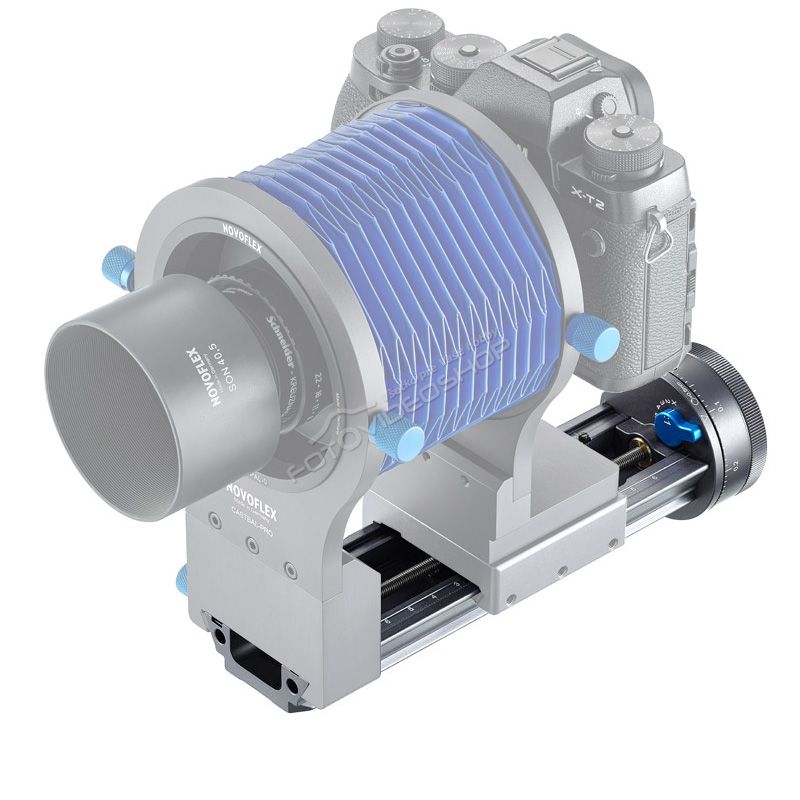

Pre použitie pri produktovej fotografii môže byť CASTEL-M vybavený mechovým nástavcom CASTBAL-PRO, ktorý ho premení na plnohodnotnú technickú kameru. V tejto konfigurácii sa kroky stohovania vykonávajú posunutím zadného držiaku mechu, zatiaľ čo držiak objektívu zostáva pevný.

Využitie tohto prístupu znamená, že poloha objektívu sa nemení vzhľadom na objekt, čo môže byť dôležité pri kontrole nežiaducich odrazov, najmä pri šperkoch a iných podobných typoch fotografie.

Pri komerčnej produktovej fotografii je možné týmto spôsobom bez problémov zachytiť aj predmety s hĺbkou väčšou ako 100 mm, pretože sa nastavuje iba zaostrenie, na rozdiel od bežných spôsobov stackingu, kde sa nesmie prekryť celá vzdialenosť. Vďaka vrstveniu zaostrenia je tak možné dosiahnuť rovnomernú a maximálnu ostrosť v celej oblasti objektu (spredu dozadu a súčasne zhora nadol), na rozdiel od Scheimpflugovej metódy, kde je možné dosiahnuť maximálnu ostrosť len v jednej rovine.

CASTEL-M je, samozrejme, úplne integrovaný do systému NOVOFLEX Q (kompatibilného s ARCA) na hornej aj spodnej strane, čo znamená, že CASTEL-M pojme kompatibilné vymeniteľné doštičky a mechy NOVOFLEX. Je tiež kompatibilný s inými zaostrovacími koľajnicami NOVOFLEX na nastavenie systému priečnych koľajníc, ktoré možno premiestniť o 90° a súčasne ich možno priamo vložiť a upnúť do zodpovedajúcich spojovacích držiakov.

Pripojte sa k svetoznámemu makrofotografovi a odborníkovi na prírodnú históriu Robertovi Thompsonovi z Írska, ktorý skúma, ako mu prelomová zaostrovacia koľajnica CASTEL-M pomáha robiť lepšie makro fotografie:

Technické špecifikácie:

Dĺžka: 20,5 cm
Šírka: 6,5 cm na pohyblivom držiaku fotoaparátu, 5 cm na koľajničke, 5,5 cm na koliesku ostrenia
Výška: 5,5 cm pri zaostrovacom koliesku, 4,5 cm koľajnica s pohyblivým držiakom kamery
Hmotnosť: 679 g
Maximálny posun: pohyblivý držiak kamery: 100 mm
Pomer posunu: Jedna úplná otáčka kolieska Focus Wheel sa rovná posunu 0,8 mm
Gravírovanie: Laserom gravírovaná mierka s delením 0,01 mm
Max. Užitočné zaťaženie vo vertikálnej polohe: 4 kg
Rýchloupínacia jednotka: kompatibilná s ARCA, možno otočiť o 90°, vodováha, bezpečnostný kolík pre spojovacie dosky NOVOFLEX
Koľajnica: v spodnej časti kompatibilná s ARCA po celej dĺžke koľajnice, závity 1/4"-20 a 3/8"-16
